उत्पाद विवरण:
|
| कुल प्रतिरोध: | 5K ~ 1M | कुल घूर्णी सहिष्णुता: | ± 20% (1mΩ ± 30% से अधिक) |
|---|---|---|---|
| मूल्यांकित शक्ति: | बी: 0.08W बी के अलावा अन्य: 0.04W | अधिकतम ऑपरेटिंग वोल्टेज: | बी: बी के अलावा 150 वी एसी: 100 वी एसी |
| प्रतिरोध टेपर: | ए, बी, सी | इन्सुलेशन प्रतिरोध: | DC 500V . पर 50MΩ से अधिक |
| टोक़ क्लिक करें: | 5-30 मीटर एनएम (50 ~ 300gf.cm) | आवेदन पत्र: | ध्वनि की मात्रा, तुल्यकारक, एम्पलीफायर |
| प्रमुखता देना: | 0.08W सिंगल रोटरी स्विच पोटेंशियोमीटर,12 पोजीशन रोटरी स्विच पोटेंशियोमीटर,सिंगल पोल रोटरी स्विच पोटेंशियोमीटर |
||

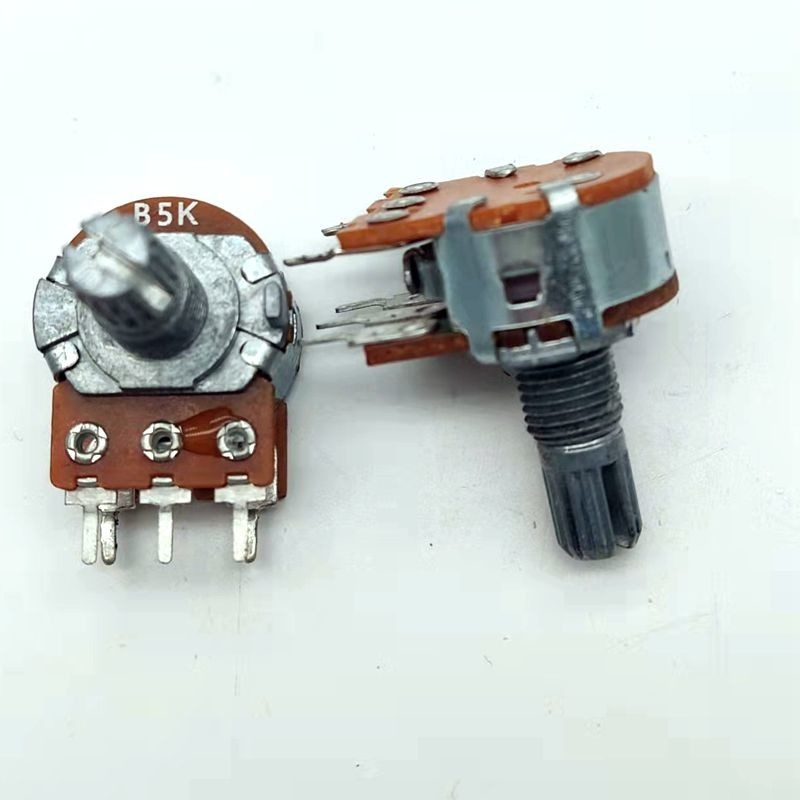

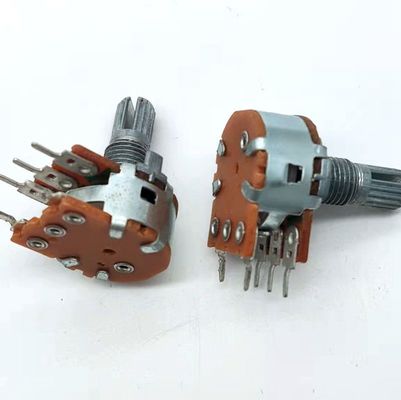

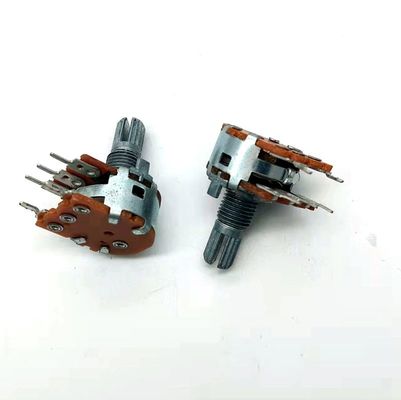

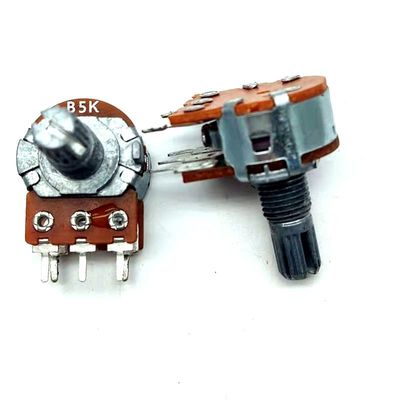

ऑडियो एम्पलीफायर के लिए 16 मिमी धातु शाफ्ट रोटरी स्विच पोटेंशियोमीटर
उत्पाद वर्णन
पोटेंशियोमीटर एक प्रतिरोध तत्व है जिसके तीन प्रमुख सिरे होते हैं और प्रतिरोध मान को एक निश्चित परिवर्तन कानून के अनुसार समायोजित किया जा सकता है।एक पोटेंशियोमीटर में आमतौर पर एक प्रतिरोध शरीर और एक हटाने योग्य ब्रश होता है।जब ब्रश प्रतिरोध के साथ चलता है, तो प्रतिरोध मान या वोल्टेज आउटपुट पर प्राप्त होता है जो विस्थापन से संबंधित होता है।
पोटेंशियोमीटर का उपयोग तीन-टर्मिनल तत्व या दो-टर्मिनल तत्व के रूप में किया जा सकता है।उत्तरार्द्ध को एक चर अवरोधक के रूप में माना जा सकता है, क्योंकि सर्किट में इसकी भूमिका आउटपुट वोल्टेज के साथ एक निश्चित संबंध में इनपुट वोल्टेज (लागू वोल्टेज) प्राप्त करना है, जिसे पोटेंशियोमीटर कहा जाता है।
उत्पाद आरेखण
विनिर्देश
|
वस्तु
|
मूल्य
|
|
मॉडल संख्या
|
R1610S
|
|
टाइप
|
रोटरी पोटेंशियोमीटर
|
|
उत्पत्ति का स्थान
|
चीन
|
|
|
गुआंग्डोंग
|
|
ब्रांड का नाम
|
टीक्यू
|
|
तकनीकी
|
कार्बन फिल्म
|
|
प्रतिरोध
|
5KΩ ~ 1MΩ
|
|
प्रतिरोध सहिष्णुता
|
± 20% (1MΩ ± 30% से अधिक)
|
|
मूल्यांकित शक्ति
|
टेपर बी: 0.08 डब्ल्यू, अन्य: 0.04 डब्ल्यू
|
|
मैक्स।प्रचालन वोल्टेज
|
बी: 150 वी एसी बी के अलावा: 100 वी एसी
|
|
परिचालन तापमान
|
-10 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
|
|
ब्रैंड
|
रोटरी पोटेंशियोमीटर
|
|
पैकेजिंग
|
ग्लास फाइबर बोर्ड, धातु
|
|
शक्ति (वाट)
|
टेपर बी: 0.08 डब्ल्यू, अन्य: 0.04 डब्ल्यू
|
|
सहनशीलता
|
±20%
|
|
समायोजन प्रकार
|
शीर्ष उंगली समायोजन
|
|
व्यास
|
12 मिमी
|
|
लंबाई
|
15 मिमी
|
|
माउन्टिंग का प्रकार
|
पीसी पिन
|
|
समापन
|
पीसीबी
|
|
पैकेज / मामला
|
ब्लिस्टर बॉक्स और डिब्बों
|
|
बिल्ट इन स्विच
|
कोई भी नहीं
|
|
तापमान गुणांक
|
0.005
|
|
रोटेशन
|
300 डिग्री ± 5 डिग्री
|
|
प्रतिरोधक सामग्री
|
कार्बन
|
|
समाप्ति शैली
|
पीसी पिन
|
|
एक्चुएटर प्रकार
|
गोल
|
|
एक्ट्यूएटर की लंबाई
|
15 मिमी
|
|
एक्ट्यूएटर व्यास
|
0.236" (6.00 मिमी)
|
|
झाड़ीदार धागा
|
एम 7 एक्स 0.75
|
|
दस्ता आकार
|
0.236" (6.00 मिमी)
|
|
घुमावों की संख्या
|
1
|
|
कुल प्रतिरोध
|
5 के ~ 1 एम
|
|
कुल घूर्णी सहिष्णुता
|
± 20% (1MΩ ± 30% से अधिक)
|
|
मूल्यांकित शक्ति
|
बी: 0.08 डब्ल्यू बी के अलावा: 0.04 डब्ल्यू
|
|
अधिकतम ऑपरेटिंग वोल्टेज
|
बी: 150 वी एसी बी के अलावा: 100 वी एसी
|
|
प्रतिरोध टेपर
|
ए, बी, सी
|
|
इन्सुलेशन प्रतिरोध
|
DC 500V पर 50MΩ से अधिक
|
|
गिरोह की गलती
|
वॉल्यूम नियंत्रण के लिए -40~0dB≤3dB
|
|
घूर्णी जीवन
|
15000 चक्र
|
पैकिंग और वितरण
कंपनी प्रोफाइल
Dongguan TianQian इलेक्ट्रॉनिक्स कं, लिमिटेड 2008 में स्थापित, यह रोटरी पोटेंशियोमीटर, स्लाइडिंग पोटेंशियोमीटर, फुट स्विच, बैंड स्विच, एसी स्विच, सेंसर, एनकोडर, टैक्ट स्विच और कनेक्टर्स जैसे उच्च परिशुद्धता घटकों के डिजाइन, विकास और उत्पादन में विशिष्ट है। .उत्पादों का व्यापक रूप से मंद प्रकाश, ऑडियो मिक्सर, घरेलू उपकरण, ऑटोमोबाइल, मल्टीमीडिया, ऑडियो उपकरण, उपकरण, खिलौने, विमानन मॉडल और संचार उपकरण में उपयोग किया जाता है।
हमारे पास कारखाने के निर्माण का 3,000 वर्ग मीटर का क्षेत्र है।हमारे आर एंड डी टीम के सदस्यों के पास घटक उद्योग में 20 से अधिक वर्षों का अनुभव है।दुनिया भर के ग्राहकों से उच्च गुणवत्ता की मांग को पूरा करने के लिए, हम व्यापक रूप से स्वचालित उत्पादन लाइनों का उपयोग करते हैं जो वार्षिक उत्पादन क्षमता का 80% से अधिक उत्पादन कर सकते हैं।इस उपलब्धि पर हमें गर्व है कि हम JVC, ब्रदर, , Midea, Microsoft, Honeywell, Sennheiser, Primax और GGEC...आदि के प्रमुख आपूर्तिकर्ता रहे हैं।निरंतर उद्यम सिद्धांतों "उत्कृष्टता का प्रयास" और "गुणवत्ता आश्वासन" के साथ, हम आशा करते हैं कि दोनों पक्ष पारस्परिक लाभ संबंध स्थापित कर सकते हैं और जीत-जीत की स्थिति बना सकते हैं।
आवेदन पत्र
शक्ति की महत्वपूर्ण मात्रा (एक वाट या उससे अधिक) को सीधे नियंत्रित करने के लिए पोटेंशियोमीटर का उपयोग शायद ही कभी किया जाता है।इसके बजाय उनका उपयोग एनालॉग सिग्नल के स्तर को समायोजित करने के लिए किया जाता है (उदाहरण के लिए वॉल्यूम नियंत्रण ऑडियो उपकरण), और इलेक्ट्रॉनिक सर्किट के लिए नियंत्रण इनपुट के रूप में।उदाहरण के लिए, एक लाइट डिमर TRIAC के स्विचिंग को नियंत्रित करने के लिए एक पोटेंशियोमीटर का उपयोग करता है और इसलिए परोक्ष रूप से लैंप की चमक को नियंत्रित करता है।
प्रीसेट पोटेंशियोमीटर व्यापक रूप से पूरे इलेक्ट्रॉनिक्स में उपयोग किए जाते हैं, जहां निर्माण या सर्विसिंग के दौरान समायोजन किया जाना चाहिए।
उपयोगकर्ता-सक्रिय पोटेंशियोमीटर व्यापक रूप से उपयोगकर्ता नियंत्रण के रूप में उपयोग किए जाते हैं, और बहुत व्यापक प्रकार के उपकरण कार्यों को नियंत्रित कर सकते हैं।1990 के दशक में उपभोक्ता इलेक्ट्रॉनिक्स में पोटेंशियोमीटर के व्यापक उपयोग में गिरावट आई, रोटरी वृद्धिशील एन्कोडर्स, ऊपर/नीचे पुश-बटन और अन्य डिजिटल नियंत्रण अब अधिक सामान्य हो गए हैं।हालाँकि वे कई अनुप्रयोगों में बने रहते हैं, जैसे वॉल्यूम नियंत्रण और स्थिति सेंसर के रूप में।
कार्यशाला
उत्पादों का व्यापक रूप से उपयोग किया जाता है: इंटरनेट ऑफ थिंग्स, एविएशन मॉडल, OA लेनदेन मशीन, कंप्यूटर परिधि, इलेक्ट्रॉनिक खिलौने, खेल, कार छवि, बिजली उपकरण, इंटरकॉम, घरेलू उपकरण, होम थिएटर, समायोज्य प्रकाश व्यवस्था और चिकित्सा उपकरण, उपकरण और अन्य क्षेत्र
