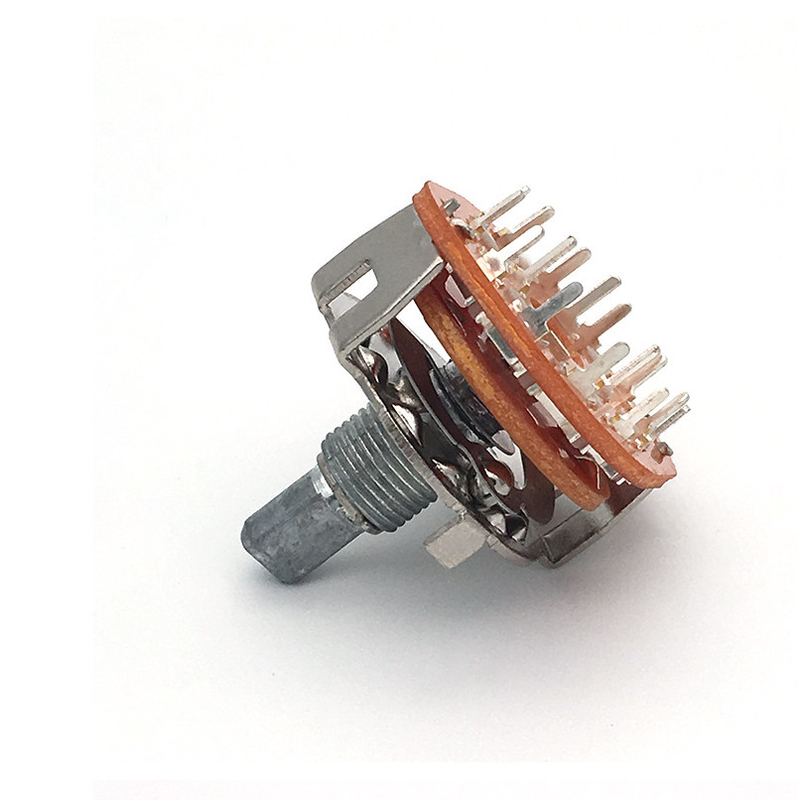

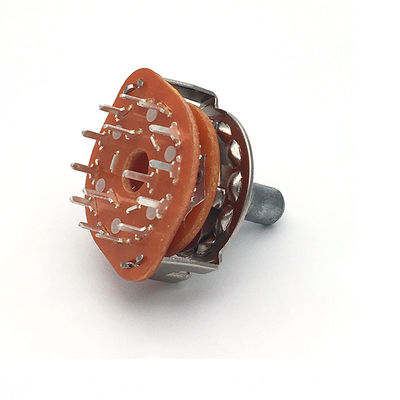

0.3A सतत रोटरी स्विच 20MM 8 वे चयनकर्ता स्विच

उत्पाद वर्णन

पोटेंशियोमीटर का परिचय

पोटेंशियोमीटर मूल रूप से रिओस्टेट स्लाइड कर रहे हैं।कई शैलियाँ हैं।वे आम तौर पर स्पीकर वॉल्यूम स्विच और लेजर हेड पावर समायोजन में उपयोग किए जाते हैं।

एक पोटेंशियोमीटर एक समायोज्य इलेक्ट्रॉनिक घटक है।इसमें एक प्रतिरोधक शरीर और एक घूर्णन या स्लाइडिंग सिस्टम होता है।जब रेसिस्टर बॉडी के दो स्थिर बिजली के झटकों के बीच एक वोल्टेज लगाया जाता है, तो रेसिस्टर बॉडी पर कॉन्टैक्ट की स्थिति को एक घूर्णन या स्लाइडिंग सिस्टम द्वारा बदल दिया जाता है, और मूवेबल कॉन्टैक्ट और फिक्स्ड कॉन्टैक्ट के बीच, एक कॉन्टैक्ट पॉइंट के अनुरूप होता है चल संपर्क की स्थिति प्राप्त की जा सकती है।एक निश्चित संबंध का वोल्टेज।

पोटेंशियोमीटर का उपयोग ज्यादातर वोल्टेज डिवाइडर के रूप में किया जाता है, जो एक चार-टर्मिनल तत्व है।

पोटेंशियोमीटर की संरचनात्मक विशेषताएं

पोटेंशियोमीटर के रेसिस्टर बॉडी के दो निश्चित सिरे होते हैं।शाफ्ट या स्लाइडिंग हैंडल को मैन्युअल रूप से समायोजित करके और रेसिस्टर बॉडी पर चल संपर्क की स्थिति को बदलकर, जंगम संपर्क और किसी भी निश्चित अंत के बीच प्रतिरोध मान बदल जाता है, जिससे वोल्टेज और करंट का परिमाण बदल जाता है।

पोटेंशियोमीटर नामकरण और लेबलिंग

1. पोटेंशियोमीटर के नामकरण नियम प्रतिरोधकों के समान ही होते हैं, सिवाय इसके कि वे W अक्षर से शुरू होते हैं।

2. पोटेंशियोमीटर लेबलिंग विधि: पोटेंशियोमीटर आमतौर पर प्रत्यक्ष लेबलिंग विधि का उपयोग करते हैं, और उनके मॉडल, नाममात्र शक्ति, प्रतिरोध मूल्य और प्रतिरोध मूल्य और रोटेशन कोण, आदि के बीच संबंध को चिह्नित करने के लिए पोटेंशियोमीटर शेल पर अक्षरों और संख्याओं का उपयोग किया जाता है। उदाहरण के लिए: WT-Ⅱ-1-1k-X पोटेंशियोमीटर को एकल कार्बन फिल्म पोटेंशियोमीटर प्रकार II के रूप में व्यक्त किया जाता है, शक्ति 1W है, प्रतिरोध मान 1kΩ है, और वक्र रैखिक है।

पोटेंशियोमीटर वर्गीकरण और मॉडल

1. प्रतिरोधी शरीर सामग्री द्वारा वर्गीकरण:

1. वायर-वाउंड पोटेंशियोमीटर: इसका रेसिस्टर बॉडी इंसुलेटिंग मैटेरियल के साथ लेपित धातु या गैर-धातु प्लेट पर प्रतिरोध तार घाव से बना होता है।

इसे सामान्य-उद्देश्य, सटीक, उच्च-शक्ति, पूर्व-डीबग्ड वायरवाउंड पोटेंशियोमीटर में विभाजित किया जा सकता है - मॉडल WX है;

2. गैर-तार घाव पोटेंशियोमीटर: इसे ठोस पोटेंशियोमीटर और झिल्ली पोटेंशियोमीटर में विभाजित किया जा सकता है।

ठोस पोटेंशियोमीटर: इसे कार्बनिक संश्लेषण - WS, ② अकार्बनिक संश्लेषण - WN, ③ प्रवाहकीय प्लास्टिक - WD में विभाजित किया जा सकता है;

मेम्ब्रेन पोटेंशियोमीटर: इसे कार्बन फिल्म पोटेंशियोमीटर - WT, ② मेटल फिल्म पोटेंशियोमीटर - WJ में विभाजित किया जा सकता है।

2. समायोजन विधि के अनुसार वर्गीकरण: रोटरी प्रकार, पुश-पुल प्रकार, सीधे स्लाइडिंग पोटेंशियोमीटर

3. प्रतिरोध मूल्य के परिवर्तन नियम के अनुसार: रैखिक प्रकार, घातीय प्रकार, लॉगरिदमिक प्रकार

4. संरचनात्मक विशेषताओं के अनुसार वर्गीकरण: सिंगल-टर्न, मल्टी-टर्न, सिंगल-कनेक्शन, डबल-कनेक्शन, मल्टी-कनेक्शन, टैप टाइप, स्विच के साथ, लॉकिंग टाइप, नॉन-लॉकिंग टाइप, एसएमडी पोटेंशियोमीटर;

5. विभिन्न ड्राइविंग विधियों के अनुसार: मैनुअल एडजस्टमेंट पोटेंशियोमीटर, ② इलेक्ट्रिक एडजस्टमेंट पोटेंशियोमीटर।

6. अन्य वर्गीकरण विधियां: सामान्य, चुंबकीय, प्रकाश संवेदनशील, इलेक्ट्रॉनिक, स्टेप पोटेंशियोमीटर।

विनिर्देश

पैकिंग और डिलिवरी

आपके माल की सुरक्षा को बेहतर ढंग से सुनिश्चित करने के लिए, पेशेवर, पर्यावरण के अनुकूल, सुविधाजनक और कुशल पैकेजिंग सेवाएं प्रदान की जाएंगी।

कंपनी प्रोफाइल

Dongguan TianQian इलेक्ट्रॉनिक्स कं, लिमिटेड 2008 में स्थापित, यह रोटरी पोटेंशियोमीटर, स्लाइडिंग पोटेंशियोमीटर, फुट स्विच, बैंड स्विच, एसी स्विच, सेंसर, एनकोडर, टैक्ट स्विच और कनेक्टर्स जैसे उच्च परिशुद्धता घटकों के डिजाइन, विकास और उत्पादन में विशिष्ट है। .उत्पादों का व्यापक रूप से मंद प्रकाश, ऑडियो मिक्सर, घरेलू उपकरणों, ऑटोमोबाइल, मल्टीमीडिया, ऑडियो उपकरण, उपकरण, खिलौने, विमानन मॉडल और संचार उपकरणों में उपयोग किया जाता है।हमारे पास 3,000 वर्ग मीटर का कारखाना भवन है।हमारे आर एंड डी टीम के सदस्यों को घटक उद्योग में 20 से अधिक वर्षों का अनुभव है।दुनिया भर के ग्राहकों से उच्च गुणवत्ता की मांग को पूरा करने के लिए, हम व्यापक रूप से स्वचालित उत्पादन लाइनों का उपयोग करते हैं जो वार्षिक उत्पादन क्षमता का 80% से अधिक उत्पादन कर सकते हैं।इस उपलब्धि पर गर्व है कि हम JVC, Brother, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax और GGEC... आदि के प्रमुख आपूर्तिकर्ता रहे हैं।सुसंगत उद्यम सिद्धांतों "उत्कृष्टता" और "गुणवत्ता आश्वासन" के साथ, हम आशा करते हैं कि दोनों पक्ष एक पारस्परिक लाभ संबंध स्थापित कर सकते हैं और एक जीत की स्थिति बना सकते हैं।
